جزئیات محصول:
|
| توضیحات تولید: | 6 کارخانه نورد سرد معکوس کننده سلام | ماده خام: | فولاد ضد زنگ 201، 304، 430 |
|---|---|---|---|
| ضخامت ورودی: | 2.5 میلی متر | عرض ورودی: | 750 میلی متر |
| ضخامت خروجی: | دقیقه 0.1 میلی متر | Max. حداکثر Coil weight وزن کویل: | 8T، در صورت نیاز |
| قطر سیم پیچ ورودی (داخلی/خارجی): | Φ500 / Φ1600 میلی متر، در صورت نیاز | قدرت سیم پیچی: | T≤120KN |
| برجسته: | آسیاب نورد سرد کویل فولادی ضد زنگ,آسیاب نورد سرد فولاد ضد زنگ 430,آسیاب نورد سرد معکوس کنترل الکتریکی |
||

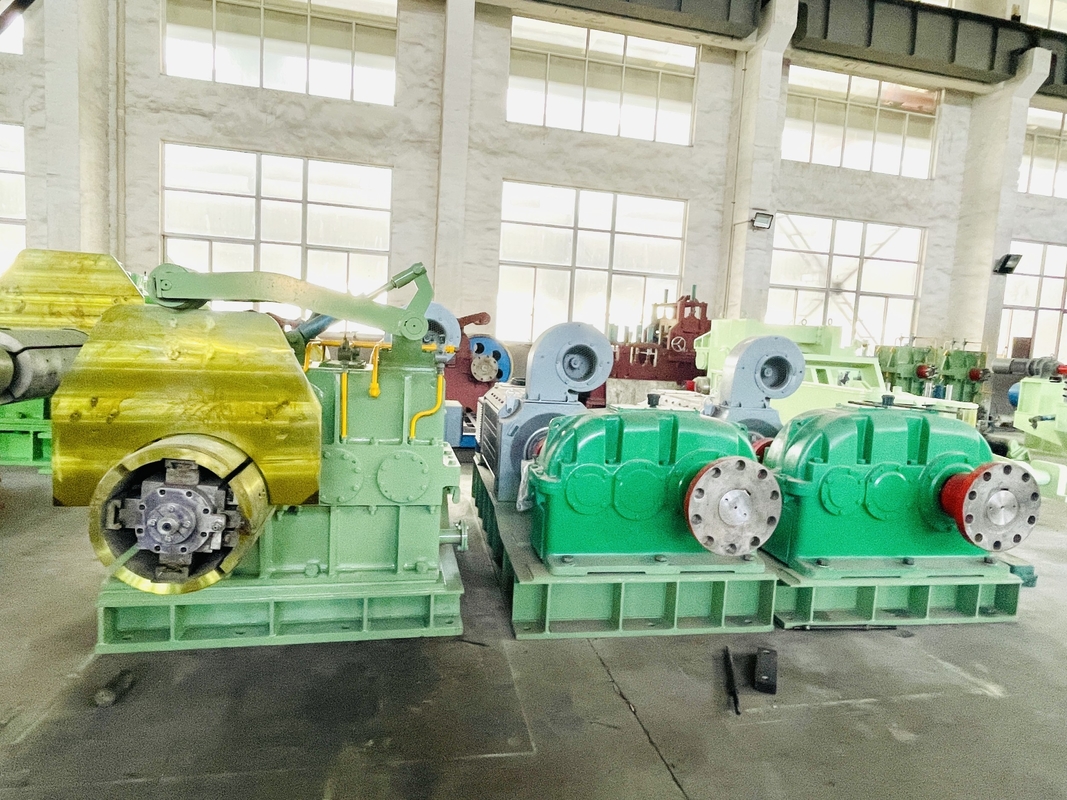

کویل فولادی ضد زنگ 6 Hi Reversing Cold Rolling Mill
1. توضیحات محصول
نورد سرد فرآیندی است که طی آن فلز در دماهای کمتر از دمای تبلور مجدد از طریق غلتک ها عبور می کند.فلز فشرده و فشرده می شود و قدرت تسلیم و سختی فلز را افزایش می دهد.نورد سرد نوار فلزی بخش ویژه ای در صنعت فلزکاری است.
2. مقدمه
این آسیاب نورد 6-hi است.درایو غلتک وسط، هیدرولیک AGC فشار به پایین.
3. جریان فرآیند: (برای مرجع)
دیکویل با ماشین بارگیری کویل ← صاف کننده انتهای کویل ← عقب انداز سمت چپ با ماشین تخلیه کلاف ← سکوی کار قبل از آسیاب نورد ← 6-hi ماشین نورد سرد ← سکوی کار بعد از آسیاب نورد ← کویل سمت راست با ماشین تخلیه کلاف
4. ترکیب تجهیزات:
4.1 تجهیزات مکانیکی:
| خیر | شرح | واحد | تعداد |
| 1 | آسیاب نورد اصلی با چهار ارتفاع | تنظیم | 1 |
| 2 | دستگاه پیچ برقی | تنظیم | 2 |
| 3 | دستگاه متعادل کننده هیدرولیک | تنظیم | 1 |
| 4 | شفت جهانی | عدد | 2 |
| 5 | براکت شافت جهانی | تنظیم | 1 |
| 6 | قفسه تعویض غلتکی کار | تنظیم | 1 |
| 7 | دستگاه تعویض غلتک هیدرولیک غلتک پشتیبان | تنظیم | 1 |
| 8 | قفسه تعویض غلتکی پشتیبان | تنظیم | 1 |
| 9 | پلت فرم فرآیند آسیاب جلو/عقب | تنظیم | 2 |
| 10 | کولر انبساط هیدرولیک | تنظیم | 2 |
| 11 | ماشین کویل تخلیه | تنظیم | 2 |
| 12 | پیچ پایه | تنظیم | 1 |
4.2 موتور الکتریکی، کنترل الکتریکی:
| خیر | شرح | واحد | تعداد |
| 1 | موتور اصلی | تنظیم | 1 |
| 2 | موتور کولر | تنظیم | 2 |
| 3 | موتور پیچ | تنظیم | 2 |
| 4 | کنترل الکتریکی | تنظیم | 1 |
4.3 تجهیزات مایع:
| خیر | شرح | واحد | تعداد |
| 1 | سیستم هیدرولیک عمومی (شامل پایه شیر) | تنظیم | 1 |
| 2 | ایستگاه هیدرولیک خمشی غلتکی (شامل پایه شیر) | تنظیم | 1 |
| 3 | ایستگاه روغن کاری نازک | تنظیم | 1 |
| 4 | سیستم روغن کاری روغن و گاز | تنظیم | 1 |
| 5 | سیستم روانکاری فرآیند | تنظیم | 1 |
5. پارامترهای فنی (گزینه ها):
|
شماره مدل پارامترهای فنی |
650 | 750 | 850 |
| مواد | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ |
| ضخامت مواد (میلی متر) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض مواد (میلی متر) | 400-500 | 500-650 | 600-750 |
| ضخامت خروجی (mm) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| نیروی نورد (KN) | 5500 | 6500 | 7500 |
| اندازه غلتک پشتیبان (میلی متر) | ف550×600 | ف650×700 | 820×750 |
| اندازه غلتک وسط (میلی متر) | / | / | Φ300/Φ280×820 |
| اندازه غلتک کار (میلی متر) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| حالت رانندگی | توسط غلتک کار | توسط غلتک کار | توسط غلتک کار |
| موتور اصلی | موتور DC | موتور DC | موتور DC |
| کاهنده | گیربکس ترکیبی | گیربکس ترکیبی | گیربکس ترکیبی |
| Uncoiler (اندازه اختیاری) | Φ508/Φ610×650 | Φ508/Φ610×750 | ف610×850 |
| کولر (اندازه اختیاری) | Φ508×650 | Φ508×750 | Φ508×850 |
| سرعت چرخش (m/min.) | 180-480 | 240-600 | 240-600 |
| کشش uncoiler (KN) | 30 | 35 | 45 |
| کشش پس انداز (KN) | 10-70 | 10-80 | 10-90 |
| روش Screwdown | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC |
توجه: پارامترهای فوق فقط برای مرجع هستند، می توان آن را با توجه به نیاز مشتری تولید کرد.
6. بسته بندی
دستگاه در داخل ظرف توسط سیم فولادی و مخصوص ثابت می شودبند پتبه منظور اطمینان از جابجایی کلیه قطعات در حین حمل و جلوگیری از هر گونه آسیب به ماشین و کانتینر.
7. مدت گارانتی:12 ماه (به استثنای قطعات آسان شکسته)
8.خدمات و ویژگی های ما:
8.1 طراحی:ما یک تیم فنی بالغ با تجربه غنی برای توسعه و طراحی ماشین آلات با توجه به تقاضا و نیاز مشتری داریم.
8.2این یک وسیله بسیار عالی و بادوام است.ما بیش از 10 سال تجربه داریم.
8.3این نوع دستگاه دارای بهترین کیفیت و بهترین قیمت می باشد.اندازه گیری دقیق و عملکرد آسان دارد.
8.4ما پشتیبانی فنی (قبل، حین و پس از فروش)، تولید، نصب، راه اندازی و خدمات تعمیر و نگهداری را به همه مشتریان ارائه می دهیم.
8.5 محصول ما به بسیاری از مناطق صادر شده است و به دلیل کیفیت بالا و قیمت مناسب شهرت بالایی کسب کرده است.
