جزئیات محصول:
|
| توضیحات تولید: | کارخانه نورد سرد | ماده خام: | Q235، SPCC، SS400، SPHC و غیره |
|---|---|---|---|
| ضخامت ورودی: | H≤4.0mm | عرض: | B≤625mm |
| ضخامت خروجی: | H≥0.8mm | Max. حداکثر Coil weight وزن کویل: | 10 تن، در صورت نیاز |
| قطر سیم پیچ ورودی (داخلی/خارجی): | Φ600، Φ750/1600 میلی متر، در صورت نیاز | قطر سیم پیچ خروجی (داخلی/خارجی): | Φ600، Φ750/1600 میلی متر، در صورت نیاز |
| Max. حداکثر rolling pressure فشار نورد: | 550 تن | سرعت چرخش: | V≤150m/min |
| ارتفاع خط نورد: | 850 میلی متر | ضمانتنامه: | یک سال |
| برجسته: | چهار آسیاب نورد سرد معکوس بالا,آسیاب نورد سرد معکوس MA 750 میلی متر,آسیاب نورد سرد معکوس فولاد ضد زنگ |
||

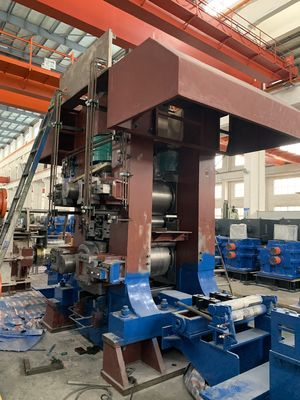

آسیاب نورد سرد چهار ارتفاع MA 750 میلی متر برای نوارهای دقیق فولاد کربنی، فولاد ضد زنگ و فولاد کم آلیاژ
1. توضیحات محصول
آسیاب نورد 4-hi مشابه آسیاب نورد صفحه است، اما نوار فلزی بسیار نازکتر از ورق فلزی است، بنابراین نوار به طور کلی سیم پیچ است، نوار فولادی یا آلومینیومی کاربرد مشابهی با ورق فولادی یا آلومینیومی دارد.
2. عملکرد اصلی
آسیاب نورد سرد چهار ارتفاع 750 میلی متری MA برای نورد برگشت پذیر فولاد کربن ساده با دقت بالا و عملکرد خوب، فولاد ضد زنگ و فولاد کم آلیاژ استفاده می شود.
.
3. جریان فرآیند: (برای مرجع)
دستگاه بارگیری (تخلیه)→←کولر →← سکوی فرآیند آسیاب نورد →← نورد اصلی با چهار ارتفاع →← سکوی فرآیند آسیاب نورد→←کولر →←دستگاه بارگیری (تخلیه)
4. ترکیب تجهیزات:
4.1 تجهیزات مکانیکی:
| خیر | شرح | واحد | تعداد |
| 1 | آسیاب نورد اصلی با چهار ارتفاع | تنظیم | 1 |
| 2 | دستگاه پیچ برقی | تنظیم | 2 |
| 3 | دستگاه متعادل کننده هیدرولیک | تنظیم | 1 |
| 4 | شفت جهانی | عدد | 2 |
| 5 | براکت شافت جهانی | تنظیم | 1 |
| 6 | قفسه تعویض غلتکی کار | تنظیم | 1 |
| 7 | دستگاه تعویض غلتک هیدرولیک غلتک پشتیبان | تنظیم | 1 |
| 8 | قفسه تعویض غلتکی پشتیبان | تنظیم | 1 |
| 9 | پلت فرم فرآیند آسیاب جلو/عقب | تنظیم | 2 |
| 10 | کولر انبساط هیدرولیک | تنظیم | 2 |
| 11 | ماشین کویل تخلیه | تنظیم | 2 |
| 12 | پیچ پایه | تنظیم | 1 |
4.2 موتور الکتریکی، کنترل الکتریکی:
| خیر | شرح | واحد | تعداد |
| 1 | موتور اصلی | تنظیم | 1 |
| 2 | موتور کولر | تنظیم | 2 |
| 3 | موتور پیچ | تنظیم | 2 |
| 4 | کنترل الکتریکی | تنظیم | 1 |
4.3 تجهیزات مایع:
| خیر | شرح | واحد | تعداد |
| 1 | سیستم هیدرولیک عمومی (شامل پایه شیر) | تنظیم | 1 |
| 2 | ایستگاه هیدرولیک خمشی غلتکی (شامل پایه شیر) | تنظیم | 1 |
| 3 | ایستگاه روغن کاری نازک | تنظیم | 1 |
| 4 | سیستم روغن کاری روغن و گاز | تنظیم | 1 |
| 5 | سیستم روانکاری فرآیند | تنظیم | 1 |
5. پارامترهای فنی (گزینه ها):
|
شماره مدل پارامترهای فنی |
650 | 750 | 850 |
| مواد | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ |
| ضخامت مواد (میلی متر) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض مواد (میلی متر) | 400-500 | 500-650 | 600-750 |
| ضخامت خروجی (mm) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| نیروی نورد (KN) | 5500 | 6500 | 7500 |
| اندازه غلتک پشتیبان (میلی متر) | ف550×600 | ف650×700 | 820×750 |
| اندازه غلتک وسط (میلی متر) | / | / | Φ300/Φ280×820 |
| اندازه غلتک کار (میلی متر) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| حالت رانندگی | توسط غلتک کار | توسط غلتک کار | توسط غلتک کار |
| موتور اصلی | موتور DC | موتور DC | موتور DC |

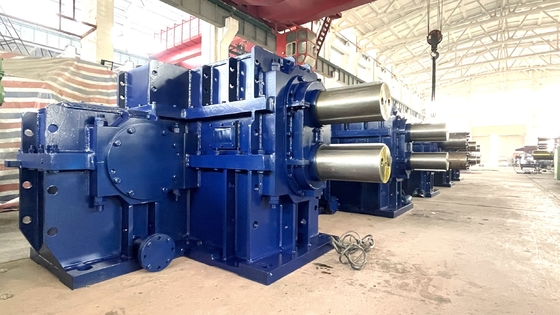

| کاهنده | گیربکس ترکیبی | گیربکس ترکیبی | گیربکس ترکیبی |
| Uncoiler (اندازه اختیاری) | Φ508/Φ610×650 | Φ508/Φ610×750 | ف610×850 |
| کولر (اندازه اختیاری) | Φ508×650 | Φ508×750 | Φ508×850 |
| سرعت چرخش (m/min.) | 180-480 | 240-600 | 240-600 |
| کشش uncoiler (KN) | 30 | 35 | 45 |
| کشش پس انداز (KN) | 10-70 | 10-80 | 10-90 |
| روش Screwdown | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC |
توجه: پارامترهای فوق فقط برای مرجع هستند، می توان آن را با توجه به نیاز مشتری تولید کرد.
6. بسته بندی
دستگاه در داخل ظرف توسط سیم فولادی و مخصوص ثابت می شودبند پتبه منظور اطمینان از جابجایی کلیه قطعات در حین حمل و جلوگیری از هر گونه آسیب به ماشین و کانتینر.
7. مدت گارانتی:12 ماه (به استثنای قطعات آسان شکسته)
8.خدمات و ویژگی های ما:
8.1 طراحی:ما یک تیم فنی بالغ با تجربه غنی برای توسعه و طراحی ماشین آلات با توجه به تقاضا و نیاز مشتری داریم.
8.2این یک وسیله بسیار عالی و بادوام است.ما بیش از 10 سال تجربه داریم.
8.3این نوع دستگاه دارای بهترین کیفیت و بهترین قیمت می باشد.اندازه گیری دقیق و عملکرد آسان دارد.
8.4ما پشتیبانی فنی (قبل، حین و پس از فروش)، تولید، نصب، راه اندازی و خدمات تعمیر و نگهداری را به همه مشتریان ارائه می دهیم.
8.5 محصول ما به بسیاری از مناطق صادر شده است و به دلیل کیفیت بالا و قیمت مناسب شهرت بالایی کسب کرده است.
