جزئیات محصول:
|
| تولید - محصول: | کارخانه نورد سرد | مواد: | فولاد کربن |
|---|---|---|---|
| ضخامت ورودی: | 2.5 میلی متر | عرض ورودی: | 700 میلی متر |
| Max. حداکثر Coil weight وزن کویل: | 10000 کیلوگرم | ضخامت خروجی: | ≥0.3 میلی متر |
| عرض خروجی: | 700 میلی متر | قطر داخلی سیم پیچ: | Ф510 میلی متر |
| برجسته: | کارخانه نورد سرد معکوس Ce 4hi,آسیاب نورد سرد معکوس کننده 180 متر / دقیقه,آسیاب نورد سرد معکوس فولاد کربنی |
||

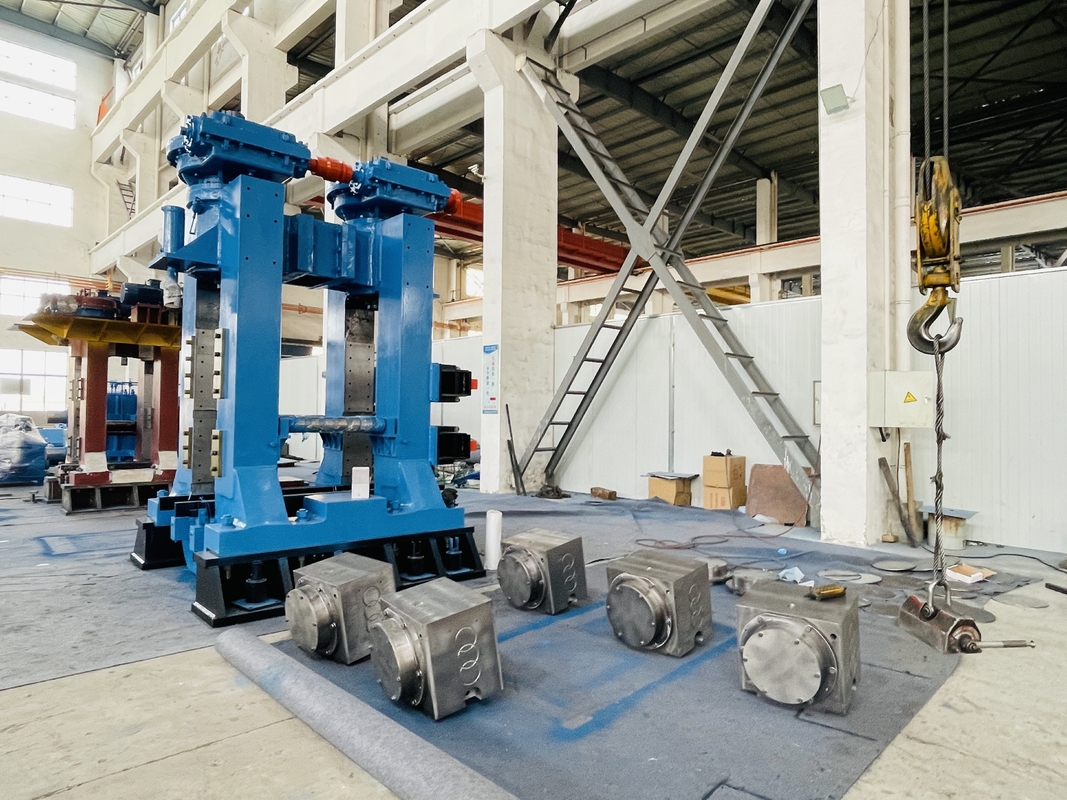

سرعت نورد 180 متر/دقیقه فولاد کربنی Ce 4hi کارخانه نورد سرد
1. توضیحات محصول
نورد سرد فرآیندی است که طی آن فلز در دماهای کمتر از دمای تبلور مجدد از طریق غلتک ها عبور می کند.فلز فشرده و فشرده می شود و قدرت تسلیم و سختی فلز را افزایش می دهد.نورد سرد نوار فلزی بخش ویژه ای در صنعت فلزکاری است.
2. عملکرد اصلی
φ160/φ620×800 آسیاب نورد سرد معکوس 4-HIبرای نورد برگشت پذیر فولاد کربنی ساده با دقت بالا و عملکرد خوب، که توسط غلتک پشتیبان هدایت می شود، با کشش سیم پیچ: T≤65 KN و حداکثر استفاده می شود.سرعت نورد: v≤180 متر در دقیقه.
.
3. جریان فرآیند: (برای مرجع)
4. ترکیب تجهیزات:
4.1 تجهیزات مکانیکی:
| خیر | شرح | واحد | تعداد |
| 1 | آسیاب نورد اصلی با چهار ارتفاع | تنظیم | 1 |
| 2 | دستگاه پیچ برقی | تنظیم | 2 |
| 3 | دستگاه متعادل کننده هیدرولیک | تنظیم | 1 |
| 4 | شفت جهانی | عدد | 2 |
| 5 | براکت شافت جهانی | تنظیم | 1 |
| 6 | قفسه تعویض غلتکی کار | تنظیم | 1 |
| 7 | دستگاه تعویض غلتک هیدرولیک غلتک پشتیبان | تنظیم | 1 |
| 8 | قفسه تعویض غلتکی پشتیبان | تنظیم | 1 |
| 9 | پلت فرم فرآیند آسیاب جلو/عقب | تنظیم | 2 |
| 10 | کولر انبساط هیدرولیک | تنظیم | 2 |
| 11 | ماشین کویل تخلیه | تنظیم | 2 |
| 12 | پیچ پایه | تنظیم | 1 |
4.2 موتور الکتریکی، کنترل الکتریکی:
| خیر | شرح | واحد | تعداد |
| 1 | موتور اصلی | تنظیم | 1 |
| 2 | موتور کولر | تنظیم | 2 |
| 3 | موتور پیچ | تنظیم | 2 |
| 4 | کنترل الکتریکی | تنظیم | 1 |
4.3 تجهیزات مایع:
| خیر | شرح | واحد | تعداد |
| 1 | سیستم هیدرولیک عمومی (شامل پایه شیر) | تنظیم | 1 |
| 2 | ایستگاه هیدرولیک خمشی غلتکی (شامل پایه شیر) | تنظیم | 1 |
| 3 | ایستگاه روغن کاری نازک | تنظیم | 1 |
| 4 | سیستم روغن کاری روغن و گاز | تنظیم | 1 |
| 5 | سیستم روانکاری فرآیند | تنظیم | 1 |
5. پارامترهای فنی (گزینه ها):
|
شماره مدل پارامترهای فنی |
650 | 750 | 850 |
| مواد | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ |
| ضخامت مواد (میلی متر) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض مواد (میلی متر) | 400-500 | 500-650 | 600-750 |
| ضخامت خروجی (mm) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| نیروی نورد (KN) | 5500 | 6500 | 7500 |
| اندازه غلتک پشتیبان (میلی متر) | ف550×600 | ف650×700 | 820×750 |
| اندازه غلتک وسط (میلی متر) | / | / | Φ300/Φ280×820 |
| اندازه غلتک کار (میلی متر) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| حالت رانندگی | توسط غلتک کار | توسط غلتک کار | توسط غلتک کار |
| موتور اصلی | موتور DC | موتور DC | موتور DC |
| کاهنده | گیربکس ترکیبی | گیربکس ترکیبی | گیربکس ترکیبی |
| Uncoiler (اندازه اختیاری) | Φ508/Φ610×650 | Φ508/Φ610×750 | ف610×850 |
| کولر (اندازه اختیاری) | Φ508×650 | Φ508×750 | Φ508×850 |
| سرعت چرخش (m/min.) | 180-480 | 240-600 | 240-600 |
| کشش uncoiler (KN) | 30 | 35 | 45 |
| کشش پس انداز (KN) | 10-70 | 10-80 | 10-90 |
| روش Screwdown | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC |
توجه: پارامترهای فوق فقط برای مرجع هستند، می توان آن را با توجه به نیاز مشتری تولید کرد.
6. بسته بندی
دستگاه در داخل ظرف توسط سیم فولادی و مخصوص ثابت می شودبند پتبه منظور اطمینان از جابجایی کلیه قطعات در حین حمل و جلوگیری از هر گونه آسیب به ماشین و کانتینر.
7. مدت گارانتی:12 ماه (به استثنای قطعات آسان شکسته)
8.خدمات و ویژگی های ما:
8.1 طراحی:ما یک تیم فنی بالغ با تجربه غنی برای توسعه و طراحی ماشین آلات با توجه به تقاضا و نیاز مشتری داریم.
8.2این یک وسیله بسیار عالی و بادوام است.ما بیش از 10 سال تجربه داریم.
8.3این نوع دستگاه دارای بهترین کیفیت و بهترین قیمت می باشد.اندازه گیری دقیق و عملکرد آسان دارد.
8.4ما پشتیبانی فنی (قبل، حین و پس از فروش)، تولید، نصب، راه اندازی و خدمات تعمیر و نگهداری را به همه مشتریان ارائه می دهیم.
8.5 محصول ما به بسیاری از مناطق صادر شده است و به دلیل کیفیت بالا و قیمت مناسب شهرت بالایی کسب کرده است.
