جزئیات محصول:
|
| تولید - محصول: | آسیاب نورد سرد | مواد: | فولاد کربن |
|---|---|---|---|
| ضخامت ورودی: | 2.5 میلی متر | عرض ورودی: | 700 میلی متر |
| Max. حداکثر coil weight وزن سیم پیچ: | 10000 کیلوگرم | ضخامت خروجی: | ≥0.3 میلی متر |
| عرض خروجی: | 700 میلی متر | قطر داخلی سیم پیچ: | Ф510 میلی متر |
| برجسته: | Request cannot be served.,ce 4hi cold rolling mill,180m/min 4 hi rolling mill |
||
1. توضیحات محصول

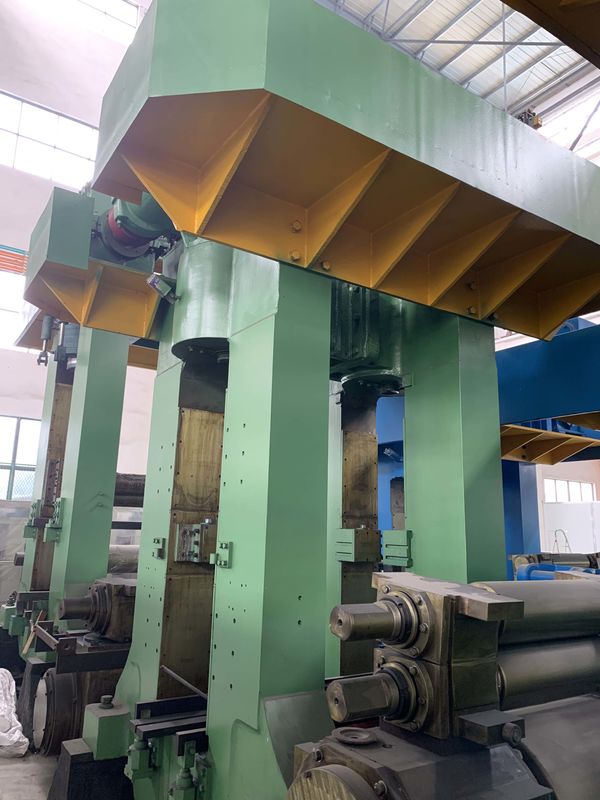

φ160/φ620×800 4-HI معکوس کارخانه نورد سرد فولاد کربنی سرعت نورد 180 متر در دقیقه.
2. عملکرد اصلی
φ160/φ620×800 آسیاب نورد سرد معکوس 4-HIبرای نورد برگشت پذیر فولاد کربنی ساده با دقت بالا و عملکرد خوب، که توسط غلتک پشتیبان هدایت می شود، با کشش سیم پیچ: T≤65 KN و حداکثر استفاده می شود.سرعت نورد: v≤180 متر در دقیقه.
.
3. جریان فرآیند: (برای مرجع)
4. ترکیب تجهیزات:
4.1 تجهیزات مکانیکی:
| خیر | شرح | واحد | تعداد |
| 1 | آسیاب نورد اصلی با چهار ارتفاع | تنظیم | 1 |
| 2 | دستگاه پیچ برقی | تنظیم | 2 |
| 3 | دستگاه متعادل کننده هیدرولیک | تنظیم | 1 |
| 4 | شفت جهانی | عدد | 2 |
| 5 | براکت شافت جهانی | تنظیم | 1 |
| 6 | قفسه تعویض غلتکی کار | تنظیم | 1 |
| 7 | دستگاه تعویض غلتک هیدرولیک غلتک پشتیبان | تنظیم | 1 |
| 8 | قفسه تعویض غلتکی پشتیبان | تنظیم | 1 |
| 9 | پلت فرم فرآیند آسیاب جلو / عقب | تنظیم | 2 |
| 10 | کولر انبساط هیدرولیک | تنظیم | 2 |
| 11 | ماشین کویل تخلیه | تنظیم | 2 |
| 12 | پیچ پایه | تنظیم | 1 |
4.2 موتور الکتریکی، کنترل الکتریکی:
| خیر | شرح | واحد | تعداد |
| 1 | موتور اصلی | تنظیم | 1 |
| 2 | موتور کولر | تنظیم | 2 |
| 3 | موتور پیچ | تنظیم | 2 |
| 4 | کنترل الکتریکی | تنظیم | 1 |
4.3 تجهیزات مایع:
| خیر | شرح | واحد | تعداد |
| 1 | سیستم هیدرولیک عمومی (شامل پایه شیر) | تنظیم | 1 |
| 2 | ایستگاه هیدرولیک خمشی غلتکی (شامل پایه شیر) | تنظیم | 1 |
| 3 | ایستگاه روغن کاری نازک | تنظیم | 1 |
| 4 | سیستم روغن کاری روغن و گاز | تنظیم | 1 |
| 5 | سیستم روانکاری فرآیند | تنظیم | 1 |
5. پارامترهای فنی (گزینه ها):
|
شماره مدل پارامترهای فنی |
650 | 750 | 850 |
| مواد | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ | فولاد کربن و فولاد کم آلیاژ |
| ضخامت مواد (میلی متر) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض مواد (میلی متر) | 400-500 | 500-650 | 600-750 |
| ضخامت خروجی (mm) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| نیروی نورد (KN) | 5500 | 6500 | 7500 |
| اندازه غلتک پشتیبان (میلی متر) | ف550×600 | ف650×700 | ف750×820 |
| اندازه غلتک وسط (میلی متر) | / | / | Φ300/Φ280×820 |
| اندازه غلتک کار (میلی متر) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| حالت رانندگی | توسط غلتک کار | توسط غلتک کار | توسط غلتک کار |
| موتور اصلی | موتور DC | موتور DC | موتور DC |
| کاهنده | گیربکس ترکیبی | گیربکس ترکیبی | گیربکس ترکیبی |
| Uncoiler (اندازه اختیاری) | Φ508/Φ610×650 | Φ508/Φ610×750 | ف610×850 |
| کولر (اندازه اختیاری) | Φ508×650 | Φ508×750 | Φ508×850 |
| سرعت چرخش (متر/دقیقه) | 180-480 | 240-600 | 240-600 |
| کشش uncoiler (KN) | 30 | 35 | 45 |
| کشش پس انداز (KN) | 10-70 | 10-80 | 10-90 |
| روش Screwdown | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC | مکانیکی/هیدرولیک AGC |
توجه: پارامترهای فوق فقط برای مرجع هستند، می توان آن را با توجه به نیاز مشتری تولید کرد.
6. بسته بندی
دستگاه داخل ظرف توسط سیم فولادی و مخصوص ثابت می شود بند پتبه منظور اطمینان از جابجایی کلیه قطعات در حین حمل و جلوگیری از هر گونه آسیب به ماشین و کانتینر.
7. مدت گارانتی: 12 ماه (به استثنای قطعات آسان شکسته)
8. خدمات و ویژگی های ما:
8.1 طراحی: ما یک تیم فنی بالغ با تجربه غنی برای توسعه و طراحی ماشین آلات با توجه به تقاضا و نیاز مشتری داریم.
8.2 این یک وسیله بسیار عالی و بادوام است.ما بیش از 10 سال تجربه داریم.
8.3 این نوع دستگاه دارای بهترین کیفیت و بهترین قیمت می باشد.اندازه گیری دقیق و عملکرد آسان دارد.
8.4 ما پشتیبانی فنی (قبل، حین و پس از فروش)، تولید، نصب، راه اندازی و خدمات تعمیر و نگهداری را به همه مشتریان ارائه می دهیم.
8.5 محصول ما به بسیاری از مناطق صادر شده است و به دلیل کیفیت بالا و قیمت مناسب شهرت بالایی کسب کرده است.
