جزئیات محصول:
|
| مواد سیم پیچ: | ورق فلز به خط طول بریده شده است | ضخامت نوار: | 3 ~ 3 میلی متر |
|---|---|---|---|
| عرض نوار: | 300 ~ 1600 میلی متر | حداکثر وزن کویل:: | 15000 کیلوگرم |
| ولتاژ:: | 380V 50Hz 3 عکس | تضمین کیفیت: | یک سال |
| برجسته: | ورق فلزی برش به طول طول,8 عدد در دقیقه ورق برش در طول خط,دستگاه تزئین به طول |
||
1. شرح کالا
برش فولاد به طول خط-ضخامت میانی به خط طول با سرعت پایدار ، لبه بدون سوراخ
2. مقدمه:
صفحات برش ضخیم میانی به طول می تواند درخواست مشتری را برای حداکثر سرعت خط 40 متر در دقیقه با باز کردن و تراز کردن یک نوار سیم پیچ برآورده کرده و سپس نوار مسطح تراز شده را به طول مشخصی از ورق برش دهد.
این خط کویل CTL مخصوص کویلهای فولادی CR ، HR کربن ، GI ، PPGI است.

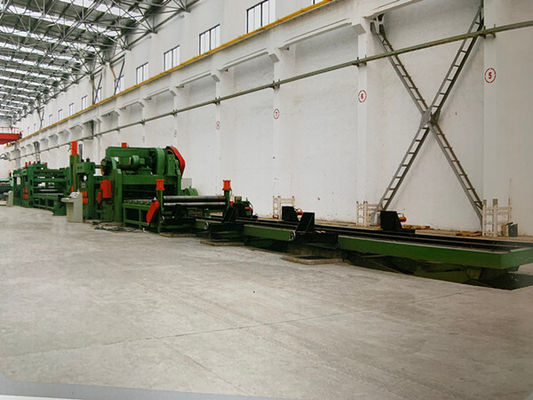

خط برش صفحه به طول (خط کویل CTL) دارای یک دستگاه تسطیح است که توسط موتور DC یا AC هدایت می شود ، و ثابت کردن طول توسط رمزگذار ، سبک برش متوقف برشی است.
صفحات میانی ضخیم برش به طول کویل های فولادی با ضخامت: (1 ~ 6 میلی متر ، 2 ~ 8 میلی متر ، 3-10 میلی متر) و عرض قابل تغییر ، و طول ورق های آماده بستگی به نیاز عملی مشتری دارد.
3. مزایا و ویژگی های این سیم پیچ خط CTL:
1. دقت بالا
سرعت خط می تواند تا 30 متر در دقیقه ، 7-8 قطعه در دقیقه 2000 میلی متر طول ورق به طور متوسط باشد.
دقت سطح: ± 1mm/
طول طول ورق: ± 0.5 میلی متر/متر
طول قطر ورق دقت: ± 0.5mm/m
4. پارامتر اصلی فنی:
MA- (0.3 ~ 3) × 1600mm/2000mm/2500mm بشقاب برش به خط طول
مواد کویل: HRC ، CRC ، GI ، PPGI ، Q195 ، Q235 ، Q345 ...
ضخامت نوار: (0.3-3) میلی متر
حداکثرعرض نوار: 1600 میلی متر
شناسه سیم پیچ: ≥Φ508 میلی متر
سیم پیچ OD: Φ1800mm
حداکثروزن سیم پیچ: 20000 کیلوگرم
موتور اسلیتر: موتور DC 75 کیلو وات
شفت اسلایدر: Ф220 x 1650 میلی متر
چاقوهای دیسکی بر روی شفت برش: ID220mm x OD330mm x 10mm ، 6CrW2Si.
دیسک جداکننده: ID85 x OD210mm x 6mm ، 65Mn
کشش ایجاد شده توسط نوار عبوری از نمد پشمی اصطکاکی که در اطراف صفحات چوبی پیچیده شده است.
بلوک بازیافت: 5050 17 1700 میلی متر
موتور بازیافت: موتور DC 90 کیلو وات
کنترل الکتریکی: کابینت راننده Eurotherm 590 DC به همراه پانل های کنترل.
سرعت برش: حداکثر 100 متر در دقیقه ، قابل تنظیم
ble
5. مشخصات جزئیات سیم پیچ خط CTL:
| مدل | ضخامت | وزن کویل | شکاف تمام شده | حداکثر سرعت برش | |
| MA-1 x 600 | 0.2-1 میلی متر | 100-600 میلی متر | حداکثر 8T | حداقل20 میلی متر | 50 متر در دقیقه |
| MA-2 x 1300 | 0.3-2 میلی متر | 300-1300 میلی متر | حداکثر 15T | حداقل25 میلی متر | 80 متر در دقیقه |
| MA-3 16 1600 | 0.3-3 میلی متر | 500-1600 میلی متر | حداکثر 20T | حداقل 25 میلی متر | 100 متر در دقیقه |
| MA-4 16 1600 | 0.4-4 میلی متر | 500-1600 میلی متر | حداکثر 30T | حداقل 30 میلی متر | 80 متر در دقیقه |
| توجه: داده های موجود در فرم فقط به عنوان مرجع با توجه به محدوده کلی ، ما همیشه هر خط را مطابق نیازهای خاص هر مشتری طراحی و ایجاد می کنیم ، بنابراین هر مشتری می تواند خط محتوای خوب خود را از ما خریداری کند. | |||||
