جزئیات محصول:
|
| مواد کویل: | سیم پیچ فولادی HR به طول خط برش خورده است | ضخامت نوار: | 0.3 ~ 3 میلی متر |
|---|---|---|---|
| عرض نوار: | 300 ~ 1600 میلی متر | حداکثر وزن سیم پیچ:: | 15000 کیلوگرم |
| ولتاژ:: | 3 فاز 380 ولت 50 هرتز | سرعت برش: | حداکثر 100 متر در دقیقه، قابل تنظیم |
| دقت تسطیح: | ±1mm/㎡ | شفت شکافنده: | Ф220 × 1650 میلی متر |
| برجسته: | برش ورق 1600 میلی متری به خط طول,برش سروو ورق به خط طول,100 متر/دقیقه برش برش به خط طول |
||

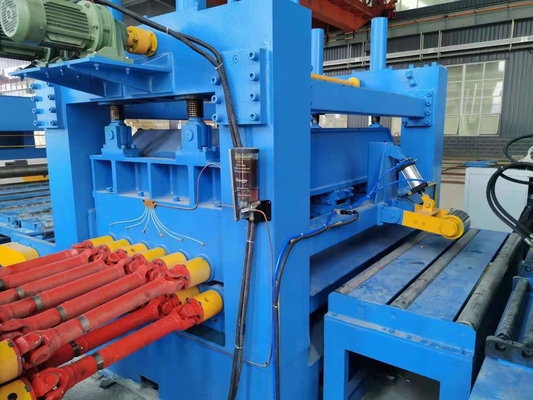

سرو درایو دستگاه برش خودکار با دقت بالا 300 ~ 1600 میلی متر
1. توضیحات کالا:
خط انباشته برشی دوار اتوماتیک با ضخامت متوسط و سنگین برش به طول خط با سرعت پایدار و درایو سروو
2. مقدمه:
خط برش تا طول ورق ضخیم وسط می تواند با بازکردن و تراز کردن نوار سیم پیچ و سپس برش دادن نوار صاف تراز شده به طول مشخصی از ورق ها، درخواست مشتری را برای حداکثر سرعت خط 40 متر در دقیقه برآورده کند.
این خط سیم پیچ CTL به ویژه برای سیم پیچ های فولاد کربنی CR، HR، صفحات فولادی GI، PPGI مناسب است.
خط برش به طول صفحه (خط CTL سیم پیچ) دارای یک دستگاه تراز است که توسط موتور DC یا AC هدایت می شود و تثبیت طول توسط انکودر انجام می شود، سبک برشی توقف برشی است.
ورق ضخیم وسط خط برش به طول مناسب سیم پیچ های فولادی با ضخامت: (1~6mm، 2~8mm، 3-10mm) و عرض و طول ورق های نهایی قابل تغییر به نیاز عملی مشتری بستگی دارد.
3. مزایا و ویژگی های این خط سیم پیچ CTL:
1. دقت بالا
سرعت خط می تواند تا 30 متر در دقیقه، 7-8 عدد در دقیقه ورق های طول 2000 میلی متر به طور متوسط باشد.
دقت تسطیح: ±1mm/㎡
دقت طول ورق: ± 0.5mm/m
دقت طول مورب ورق: ± 0.5mm/m
4. پارامتر فنی اصلی:
MA-(0.3~3)×1600mm/2000mm/2500mm صفحه برش به خط طول
جنس کویل ها: HRC، CRC، GI، PPGI، Q195، Q235، Q345 ...
ضخامت نوار: (0.3-3) میلی متر
حداکثرعرض نوار: 1600 میلی متر
شناسه سیم پیچ: ≥Φ508 میلی متر
سیم پیچ OD: Φ1800mm
حداکثروزن کویل: 20000 کیلوگرم
موتور اسلیتر: موتور 75 کیلووات DC
محور شکاف: Ф220 x 1650 میلی متر
چاقوهای دیسکی روی شفت شکافنده: ID220mm x OD330mm x 10mm، 6CrW2Si.
دیسک جداکننده: ID85 x OD210mm x 6mm، 65Mn
کشش با عبور نوار از نمد پشمی اصطکاکی ایجاد شده در اطراف صفحات چوبی.
بلوک عقب انداز: Ф508 x 1700 میلی متر
موتور کولر: موتور DC 90 کیلووات
کنترل الکتریکی: کابین درایور Eurotherm 590 DC به اضافه تابلوهای کنترل.
سرعت برش: حداکثر 100 متر در دقیقه، قابل تنظیم.
5. مشخصات جزئیات خط CTL سیم پیچ:
| مدل | ضخامت | وزن کویل | شکاف تمام شده | حداکثر سرعت برش | |
| MA-1 × 600 | 0.2-1 میلی متر | 100-600 میلی متر | حداکثر 8T | حداقل20 میلی متر | 50 متر در دقیقه |
| MA-2 x 1300 | 0.3-2 میلی متر | 300-1300 میلی متر | حداکثر 15 تن | حداقل25 میلی متر | 80 متر در دقیقه |
| MA-3 × 1600 | 0.3-3 میلی متر | 500-1600 میلی متر | حداکثر 20 تن | حداقل 25 میلی متر | 100 متر در دقیقه |
| MA-4 × 1600 | 0.4-4 میلی متر | 500-1600 میلی متر | حداکثر 30 تن | حداقل 30 میلی متر | 80 متر در دقیقه |
| توجه: داده های موجود در فرم فقط به عنوان مرجع با توجه به محدوده های کلی، ما همیشه هر خط را با توجه به نیازهای خاص هر مشتری طراحی و می سازیم، بنابراین هر مشتری می تواند خط خود را با محتوای خوب از ما خریداری کند. | |||||
6. بسته بندی
دستگاه توسط سیم فولادی و بند مخصوص PET در داخل ظرف ثابت می شود تا از جابجایی کلیه قطعات در حین حمل و نقل و جلوگیری از هر گونه آسیب به دستگاه و ظرف اطمینان حاصل شود.
7. مدت گارانتی:12 ماه (به استثنای قطعات آسان شکسته)
8. خدمات و ویژگی های ما:
8.1 طراحی: MAZS دارای یک تیم فنی بالغ با تجربه غنی برای توسعه و طراحی ماشین آلات مطابق با تقاضا و نیاز مشتری است.
8.2 این یک تجهیزات بسیار عالی و بادوام است.ما بیش از 10 سال تجربه داریم.
8.3 این نوع دستگاه دارای بهترین کیفیت و بهترین قیمت می باشد.اندازه گیری دقیق و عملکرد آسان دارد.
8.4 ما پشتیبانی فنی (قبل، حین و پس از فروش)، تولید، نصب، راه اندازی و خدمات تعمیر و نگهداری را به همه مشتریان ارائه می دهیم.
8.5 محصول ما به بسیاری از مناطق صادر شده است و به دلیل کیفیت بالا و قیمت مناسب شهرت بالایی کسب کرده است.
