جزئیات محصول:
|
| شرح تولید: | دستگاه نورد سرد معکوس 700 میلی متر | ماده خام: | Q235 ، SPCC ، SS400 ، SPHC و غیره |
|---|---|---|---|
| ضخامت ورودی: | H≤4.0 میلی متر | عرض: | B≤625 میلی متر |
| ضخامت خروجی: | H≥0.8 میلی متر | حداکثر وزن سیم پیچ: | 10t ، در صورت لزوم |
| قطر سیم پیچ ورودی (داخلی / خارجی): | Φ600 ، Φ750 / 1600 میلی متر ، در صورت لزوم | قطر سیم پیچ خروجی (داخلی / خارجی): | Φ600 ، Φ750 / 1600 میلی متر ، در صورت لزوم |
| Max. حداکثر rolling pressure فشار غلتکی: | 550 تن | سرعت نورد: | V≤150 متر در دقیقه |
| ارتفاع خط نورد: | 850 میلی متر | ضمانتنامه: | یک سال |
| برجسته: | آسیاب نورد سرد برگشت پذیر SPHC 4Hi,نورد سرد برگشت پذیر 700 میلی متر 4Hi,نورد فولاد سرد Q235 |
||
1. توضیحات محصول

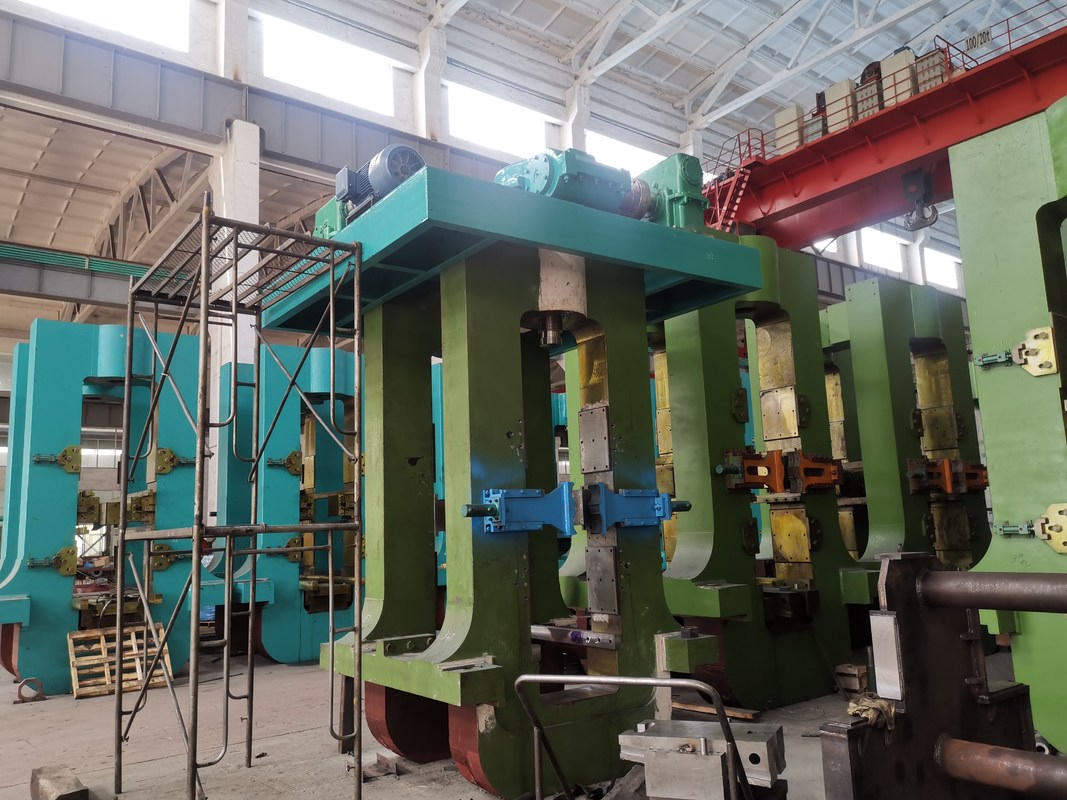

700 میلی متر 4-عقب نورد سرد نورد Q235 ، SPCC ، SS400 ، SPHC غلطک Φ185 × 700/Φ580 × 670 میلی متر
2. عملکرد اصلی
از آن برای نورد برگشت پذیر با دقت بالا و عملکرد خوب فولاد کربن ساده ، فولاد ضد زنگ و فولاد کم آلیاژ استفاده می شود.
به
3. جریان فرآیند: (برای مرجع)
دستگاه بارگیری (تخلیه) ← ← بازیافت platform platform سکوی فرآیند آسیاب نورد → mill آسیاب نورد اصلی چهار مرتبه platform platform پلت فرم فرآیند آسیاب نورد ← o بازیافت → ← بارگیری (تخلیه) دستگاه
4. ترکیب تجهیزات:
4.1 تجهیزات مکانیکی:
| خیر | شرح | واحد | تعداد |
| 1 | آسیاب نورد اصلی چهار ارتفاع | تنظیم | 1 |
| 2 | دستگاه خاموش کن برقی | تنظیم | 2 |
| 3 | دستگاه تعادل هیدرولیک | تنظیم | 1 |
| 4 | شفت یونیورسال | رایانه های شخصی | 2 |
| 5 | براکت شفت جهانی | تنظیم | 1 |
| 6 | قفسه تعویض غلتک کار | تنظیم | 1 |
| 7 | دستگاه تعویض غلتک هیدرولیک غلتک پشتیبان | تنظیم | 1 |
| 8 | قفسه تعویض غلتک پشتیبان | تنظیم | 1 |
| 9 | پلت فرم فرآیند آسیاب جلو/عقب | تنظیم | 2 |
| 10 | ریکلر انبساط هیدرولیک | تنظیم | 2 |
| 11 | ماشین کویل تخلیه | تنظیم | 2 |
| 12 | پیچ پایه | تنظیم | 1 |
4.2 موتور الکتریکی ، کنترل الکتریکی:
| خیر | شرح | واحد | تعداد |
| 1 | موتور اصلی | تنظیم | 1 |
| 2 | موتور ركولر | تنظیم | 2 |
| 3 | موتور پیچشی | تنظیم | 2 |
| 4 | کنترل برق | تنظیم | 1 |
4.3 تجهیزات سیال:
| خیر | شرح | واحد | تعداد |
| 1 | سیستم هیدرولیک عمومی (شامل پایه شیر) | تنظیم | 1 |
| 2 | ایستگاه هیدرولیک خم غلتکی (شامل پایه سوپاپ) | تنظیم | 1 |
| 3 | ایستگاه روغن کاری نازک | تنظیم | 1 |
| 4 | سیستم روغنکاری نفت و گاز | تنظیم | 1 |
| 5 | سیستم روغن کاری فرآیند | تنظیم | 1 |
5. پارامترهای فنی (گزینه ها):
|
شماره مدل پارامترهای فنی |
650 | 750 | 850 |
| مواد | فولاد کربنی و فولاد کم آلیاژ | فولاد کربنی و فولاد کم آلیاژ | فولاد کربنی و فولاد کم آلیاژ |
| ضخامت مواد (میلی متر) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض مواد (میلی متر) | 400-500 | 500-650 | 600-750 |
| ضخامت خروجی (میلی متر) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| نیروی نورد (KN) | 5500 | 6500 | 7500 |
| اندازه غلتک پشتیبان (میلی متر) | Φ550 × 600 | Φ650 × 700 | Φ750 × 820 |
| اندازه غلتک میانی (میلی متر) | / | / | Φ300/Φ280 × 820 |
| اندازه غلتک کار (میلی متر) | Φ185/Φ165 × 650 | Φ205/Φ190 × 750 | Φ230/Φ205 × 850 |
| حالت رانندگی | توسط غلتک کار | توسط غلتک کار | توسط غلتک کار |
| موتور اصلی | موتور DC | موتور DC | موتور DC |
| کاهنده | گیربکس ترکیبی | گیربکس ترکیبی | گیربکس ترکیبی |
| Uncoiler (اندازه اختیاری) | Φ508/Φ610 × 650 | Φ508/Φ610 × 750 | Φ610 × 850 |
| Recoiler (اندازه اختیاری) | Φ508 × 650 | Φ508 × 750 | Φ508 × 850 |
| سرعت نورد (متر/دقیقه) | 180-480 | 240-600 | 240-600 |
| Uncoiler Tension (KN) | 30 | 35 | 45 |
| تنش Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| روش پیچ خوردگی | AGC مکانیکی/هیدرولیک | AGC مکانیکی/هیدرولیک | AGC مکانیکی/هیدرولیک |
توجه: پارامترهای فوق فقط برای مرجع است ، می توان آن را با توجه به نیاز مشتری تولید کرد.
6. بسته بندی
دستگاه در داخل ظرف با سیم فولادی و مخصوص ثابت می شودبند PET، به منظور اطمینان از حرکت نکردن همه قطعات در حین حمل و نقل و جلوگیری از هر گونه آسیب دستگاه و ظرف.
7. مدت گارانتی: 12 ماه (به استثنای قطعات آسان شکسته)
8 خدمات و ویژگی های ما:
8.1 طراحی:ما دارای یک تیم فنی بالغ با تجربه غنی برای توسعه و از بین بردن ماشین آلات با توجه به خواسته و نیاز مشتری هستیم.
8.2این یک تجهیزات بسیار کامل و بادوام است.ما بیش از 10 سال تجربه داریم.
8.3این نوع دستگاه دارای بهترین کیفیت و بهترین قیمت است.دارای اندازه گیری دقیق و عملکرد آسان است.
8.4ما پشتیبانی فنی (قبل ، حین و پس از فروش) ، تولید ، نصب ، راه اندازی و خدمات تعمیر و نگهداری را به همه مشتریان ارائه می دهیم.
8.5 محصول ما به بسیاری از مناطق صادر شده است و به دلیل کیفیت بالا و قیمت مناسب شهرت زیادی کسب کرده است.
