1800 میلی متر خودکار ورق فولادی خط برش با سرعت بالا 30 متر / حداقل

دستگاه برش پرسرعت خط برش اتوماتیک ورق فولادی 3-12 میلی متری 600-1800 میلی متر

1. مقدمه:

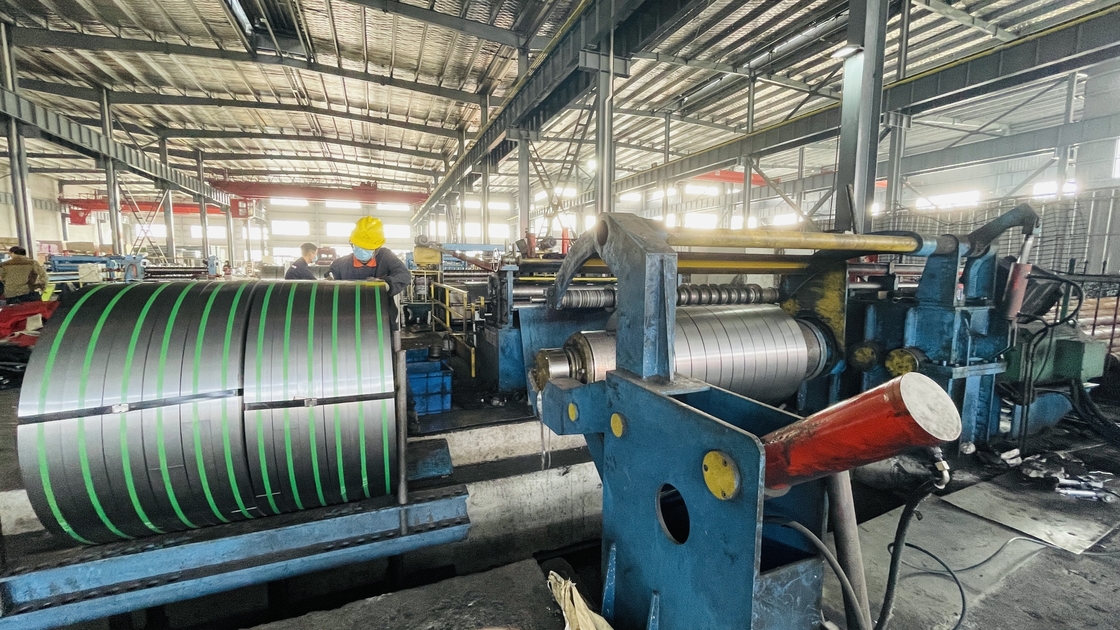

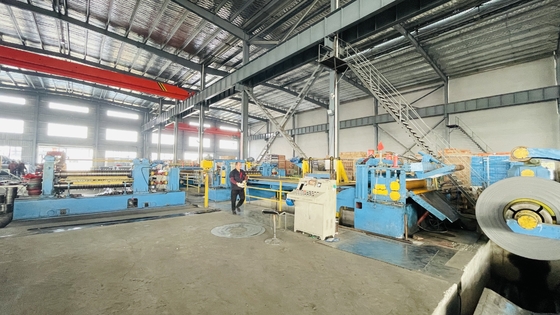

خط برش اتوماتیک ورق فولادیبا سرعت پایدار و کنترل شده توسط PLC پنج غلتکی با دیکویل هیدرولیک نوع سنگین. این خط برش صفحه ضخیم که به آن برش کویل فلزی نیز گفته می شود، می تواند کلاف اصلی فولادی ضخیم را به کویل های کوچک بچه شکاف دهد.خط برش سیم پیچ ضخیم از موارد زیر تشکیل شده است: ماشین بارگیری کویل، دستگاه بازکن بار بزرگ دو سنبه، راهنمای سر کویل به سبک پورتال، تجهیزات پرس و بیل، فیدر گیره غلتکی دوبل، تراز کننده پنج غلتکی، انتهای برش، میز رول، تراز مرکزی، دیسک شکن، سیم پیچ ضایعات، انباشته سوراخ، پیش جداکننده و کشش دهنده، جداکننده و پرس کویل سبک پورتال، کویل، ماشین تخلیه سیم پیچ، کنترل هیدرولیک و کنترل الکتریکی.

ظرفیت مدل های مختلف خطوط ورق برش ضخیم (کلاف برش فلزی):
ضخامت نوار: (3~12) میلی متر، (4-16) میلی متر، (5~20) میلی متر؛
عرض نوار: 500-1800 میلی متر، 800 ~ 2000 میلی متر یا 1000 ~ 2200 میلی متر.

2. مشخصات جزئیات دستگاه برش سیم پیچ:

2.1.MA-(3-12)×1800mm ورق برش خط
مواد کویل: فولاد کربنی HR/CR، صفحه گالوانیزه، ورق فولادی رنگی و غیره.
ضخامت نوار برش کویل فلزی: (3~12) میلی متر
دستگاه برش سیم پیچ عرض نوار: 500 ~ 1800 میلی متر
حداکثر وزن کویل: 35000 کیلوگرم

قطر غلتک تسطیح و غلتک کشش: Φ210
سیم پیچ فلزی قطر شفت شکافنده: Φ300
برش دیسک: 6CrW2Si، HRC56°~58°، OD500mm x ID300mm x T25mm.
قطر بلوک کویل: Φ610 میلی متر
دیسک های جداکننده: 65Mn، OD250 x ID95 x T10/20mm
موتورهای DC دستگاه برش کویل برای شکافنده و کویل: 160 کیلووات، 200 کیلووات.
سرعت برش کویل فلزی: (0~30) متر در دقیقه، قابل تنظیم

2.2.MA-(4-16)×2200mm ورق برش خط
مواد کویل ها: فولاد کربنی HR/CR مانند Q235، صفحه گالوانیزه، ورق فولادی رنگی و غیره
ضخامت نوار: (4 ~ 16) میلی متر
عرض نوار برش کویل فلزی: 800 ~ 2200 میلی متر
دستگاه برش کویل حداکثر وزن سیم پیچ: 40000 کیلوگرم

قطر غلتک تسطیح و غلتک کشش: Φ230
قطر میل شکافنده: Φ360
برش های دیسکی برش کویل فلزی: 6CrW2Si، HRC54°~56°، OD600mm x ID360mm x T50mm.
قطر بلوک کویل: Φ760 میلی متر
دیسک های جداکننده دستگاه برش سیم پیچ: 65Mn، OD250 x ID110 x T10/20mm
موتورهای DC برای شکافنده و عقب انداز: 200KW، 250KW.
سرعت برش: (0~30) متر در دقیقه، قابل تنظیم

2.3.خط برش ورق MA-(5-20)×2000mm:
مواد کویل ها: فولاد کربنی HR/CR مانند Q235، صفحه گالوانیزه، ورق فولادی رنگی و غیره
ضخامت نوار برش کویل فلزی: (5~20) میلی متر
عرض نوار: 800 ~ 2000 میلی متر
حداکثر وزن کویل: 40000 کیلوگرم

قطر غلتک تسطیح و غلتک کشش: Φ260
سیم پیچ فلزی قطر شفت شکافنده: Φ420
دستگاه برش کویل برش دیسک: 6CrW2Si، HRC54°~56°، OD650mm x ID420mm x T50mm.
قطر بلوک کویل: Φ800 میلی متر
دیسک های جداکننده: 65Mn، OD250 x ID110 x T10/20mm
موتورهای DC برای شکافنده و رکویل: 280KW، 315KW.
دستگاه برش سیم پیچ سرعت برش: (0~20) متر در دقیقه، قابل تنظیم

3. مشخصات سیم پیچ فلزی:
