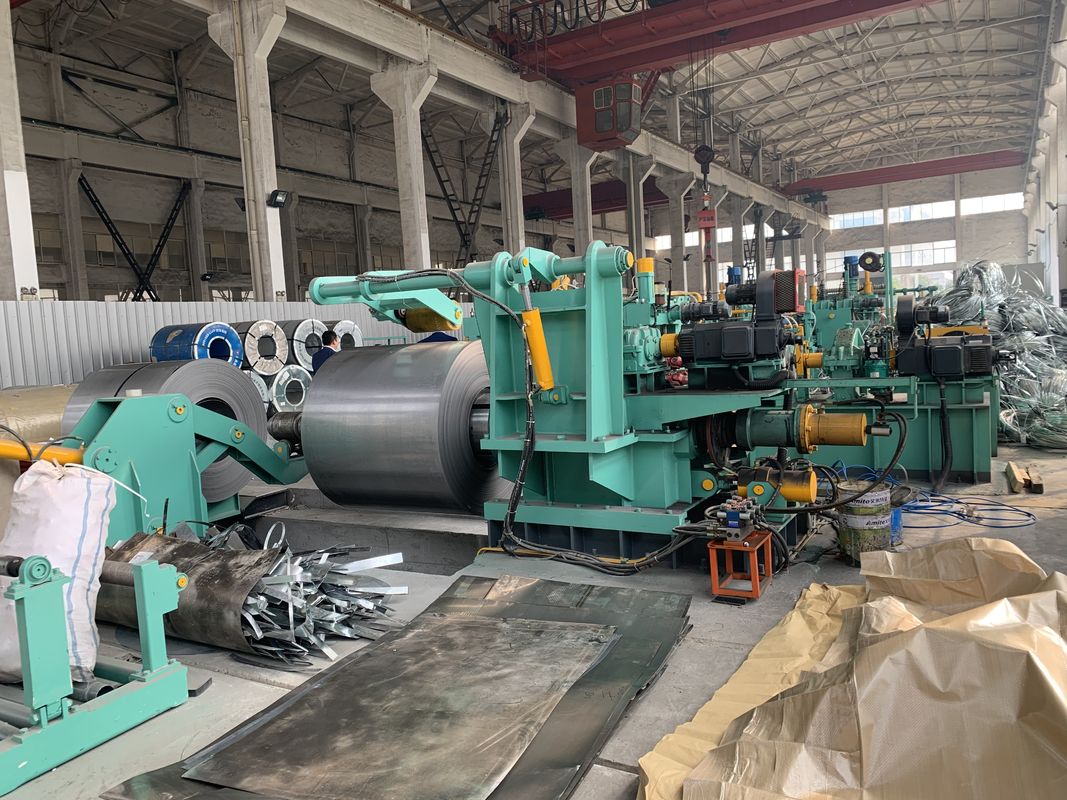

ورق فولادی 1800 میلیمتری دستگاه برش پنج غلتکی

1. توضیحات کالا:

خط برش ورق ضخیم ویژه با سرعت پایدار توسط PLC پنج سطح غلتکی با دکولر هیدرولیک سنگین

2. مقدمه:
این خط برش ورق ضخیم ، که به آن اسلیپ سیم پیچ فلزی نیز گفته می شود ، قادر است سیم پیچ اصلی فولادی ضخیم را به سیم پیچ های کوچک بچه تقسیم کند.خط برش کویل ضخیم متشکل از: ماشین کویل بارگیری ، uncoiler باربری بزرگ دو شاخه ، راهنمای سیم پیچ سر پورت ، تجهیزات پرس و بیل ، فیدر خرج کردن دو غلتک ، تراز پنج غلتکی ، پایان برش ، میز رول ، تراز کننده مرکزی ، برش دیسک ، سیم پیچ قراضه ، باتری سوراخ ، جدا کننده و کشنده پیش ساخته ، کویل جداکننده و پرس پرس به سبک پورتال ، ریکلر ، ماشین تخلیه کویل ، کنترل هیدرولیک و کنترل الکتریکی.
ظرفیت مدلهای مختلف خطوط برش ورق ضخیم (شکاف سیم پیچ فلزی):
ضخامت نوار: (3 ~ 12) میلی متر ، (4-16) میلی متر ، (5 ~ 20) میلی متر ؛
عرض نوار: 500-1800 میلی متر ، 800 ~ 2000 میلی متر یا 1000 ~ 2200 میلی متر.

3. مشخصات جزئیات دستگاه برش کویل:
3.1MA- (3-12) خط برش ورق 1800 میلی متر
مواد کویل: فولاد کربنی HR/CR ، ورق گالوانیزه ، ورق فولادی رنگی و غیره
ضخامت نوار اسلحه سیم پیچ فلزی: (3 ~ 12) میلی متر
عرض نوار دستگاه برش کویل: 500 ~ 1800 میلی متر
حداکثر وزن کویل: 35000 کیلوگرم

قطر غلطک های تسطیح و غلتک کششی: Φ210
اسلایدر سیم پیچ فلزی قطر محور شلتر: Φ300
برش دیسک: 6CrW2Si ، HRC56 ° ~ 58 ° ، OD500mm x ID300mm x T25mm.
قطر بلوک بازیافت: Φ610 میلی متر
جدا کردن دیسک ها: 65Mn ، OD250 x ID95 x T10/20mm
Coil Slitting Machine موتورهای DC برای شکافنده و ریکلر: 160KW ، 200KW.
سرعت سیم پیچ فلزی: (0 ~ 30) متر بر دقیقه ، قابل تنظیم

3.2MA- (4-16) خط برش ورق 2200 میلی متر
مواد کویل: فولاد کربنی HR/CR مانند Q235 ، ورق گالوانیزه ، ورق فولادی رنگی و غیره
ضخامت نوار: (4 ~ 16) میلی متر
عرض نوار شکاف سیم پیچ فلزی: 800 ~ 2200 میلی متر
دستگاه برش کویل حداکثر وزن کویل: 40000 کیلوگرم

قطر غلطک های تسطیح و غلتک کششی: Φ230
قطر محور شلتر: Φ360
برش دیسک برش فلزی: 6CrW2Si ، HRC54 ° ~ 56 ° ، OD600mm x ID360mm x T50mm.
قطر بلوک بازیافت: Φ760 میلی متر
دیسک های جدا کننده دستگاه کویل برش: 65Mn ، OD250 x ID110 x T10/20mm
موتورهای DC برای اسلیتر و بازیافت: 200 کیلو وات ، 250 کیلو وات.
سرعت برش: (0 ~ 30) متر بر دقیقه ، قابل تنظیم

3.3MA- (5-20) خط برش ورق 2000 میلی متر
مواد کویل: فولاد کربنی HR/CR مانند Q235 ، ورق گالوانیزه ، ورق فولادی رنگی و غیره
ضخامت نوار اسلایدری سیم پیچ: (5 ~ 20) میلی متر
عرض نوار: 800 ~ 2000 میلی متر
حداکثر وزن کویل: 40000 کیلوگرم

قطر غلطک های تراز و غلتک کششی: Φ260
اسلایدر سیم پیچ فلزی قطر محور شلتر: Φ420
دستگاه برش دیسک برش دیسک: 6CrW2Si ، HRC54 ° ~ 56 ° ، OD650mm x ID420mm x T50mm.
قطر بلوک بازیافت: Φ800 میلی متر
جدا کردن دیسک ها: 65Mn ، OD250 x ID110 x T10/20mm
موتورهای DC برای اسلایتر و بازیافت: 280 کیلو وات ، 315 کیلو وات.
Coil Slitting Machine سرعت برش: (0 ~ 20) m/min ، قابل تنظیم
