جزئیات محصول:
|
| ماده خام: | MA-Φ165 کارخانه لوله جوشکاری با فرکانس بالا با جعبه دنده با سرعت بالا از واحد خارج می شود | عرض کویل: | 60 ~ 160 میلی متر |
|---|---|---|---|
| سیم پیچ قطر خارجی: | Max. حداکثر Φ1600mm Φ1600 میلی متر | قطر داخلی کویل: | Φ508 میلی متر |
| وزن کویل: | حداکثر 2.5 T | ضخامت مواد: | 0.8 ~ 2.5 میلی متر برای لوله های گرد |
| اندازه لوله گرد: | Φ20 mm ~ Φ50 mm * 0.8 mm ~ 2.5 mm | اندازه لوله مربع: | 16 × 16x1.5 میلی متر ، 20x20x1.8 میلی متر ، 25x25x2 میلی متر ، 30x30x2 میلی متر ، 40x40x2 میلی متر |
| اندازه لوله مستطیل: | 25x50x2 میلی متر | طول تولید: | 4 ~ 10 متر |
| سرعت تولید: | 30 ~ 80 متر در دقیقه | ||
| برجسته: | آسیاب لوله جوشکاری با فرکانس بالا 50 متر در دقیقه,آسیاب لوله جوشکاری با فرکانس بالا 165 میلی متر,آسیاب لوله فولادی 2.0-6.0 میلی متر |
||
1. توضیحات کالا:
MA-Φ165 کارخانه لوله جوشکاری با فرکانس بالا با گیربکس با سرعت بالا از واحد خارج می شود
2. مشخصات:
مواد مورد نیاز برای پردازش: فولاد کربنی ، کویل های نوار سرد قبل از شکاف گرم با درجه جوش با حداکثر.0.2 درصد کربن
نوع تولید: لوله های گرد ، مربع ، مربع و بخش های توخالی مستطیلی
لوله گرد قطر خارج: حداقل 50.8 ، حداکثر 165 میلی متر
مربع بخش توخالی: حداقل 40x40 ، حداکثر 130 x 130 میلی متر
بخش توخالی مستطیلی: حداقل 40 60 60 ، حداکثر 100 160 160 میلی متر
ضخامت لوله: حداقل 1.8 حداکثر 6.0 میلی متر
سرعت تشکیل خط: حداکثر 55 متر در دقیقه
(شکل توخالی مربع و مستطیل بسته به ضخامت ضلع به دیوار با سرعت کمتری تولید می شود)
طول برش لوله: حداقل 4 حداکثر 15 متر
طول طول: ± 3 میلی متر
3. ترکیب خط:
میز پیش تخلیه V شکل (پایه سیم پیچ V)
واگن شارژ هیدرولیک (ماشین کویل)

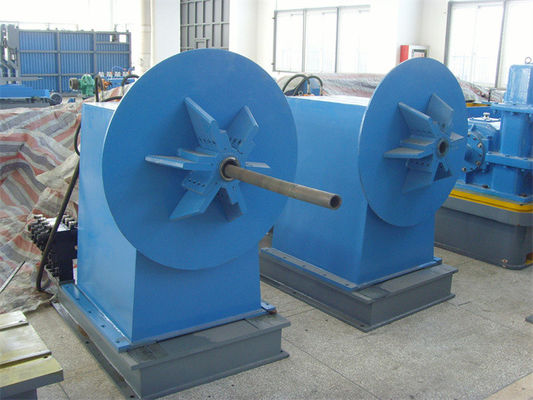

دستگاه تخلیه هیدرولیک (uncoiler)
HydraulicShear و TIG Welder.
باتری نوار افقی.

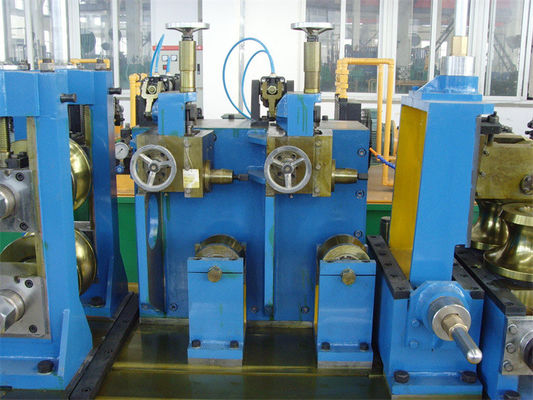

بخش تشکیل ، جوشکاری ، سرمایش و اندازه گیری.موتور محرک: DC 132 kW+ 132 kW
قطع کامپیوتر اره پرواز.
صاف کننده
پایان دستگاه فرز و چمبرینگ
پرس بیلینگ
میز راننده ، میز بازرسی و جمع کننده ها.
جوشکار القایی حالت جامد HF: 400 کیلووات ، نوع حالت جامد
رول: رول ها از AISI D3 D2 یا E52100 تولید می شوند

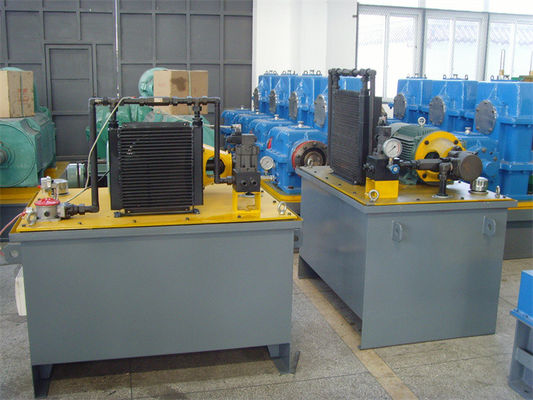

واحدهای هیدرولیک
تابلوهای برق
4. پارامتر فنی:
| شماره مدل | MA114 | MA125 | MA165 | MA219 |
| قطر خارجی | Φ40 ~ 114 میلی متر | Φ50 ~ 130 میلی متر | Φ76 ~ 165 میلی متر | Φ89 ~ 219 میلی متر |
| ضخامت دیوار | 1.2 ~ 4.0 میلی متر | 2.0 ~ 5.0 میلی متر | 2.0 ~ 6.0 میلی متر | 3.0 ~ 6.0 میلی متر |
| سرعت تولید | 0 ~ 70 متر در دقیقه | 0 ~ 60 متر در دقیقه | 0 ~ 50 متر در دقیقه | 0 ~ 50 متر در دقیقه |
| قدرت موتور رانندگی | 132 کیلووات*2 ست | 160 +200 کیلووات | 200 کیلووات*2 ست | 200 کیلووات*3 ست |
| قدرت جوش HF | 300 کیلو وات | 400 کیلو وات | 500 کیلو وات | 500 کیلو وات |
