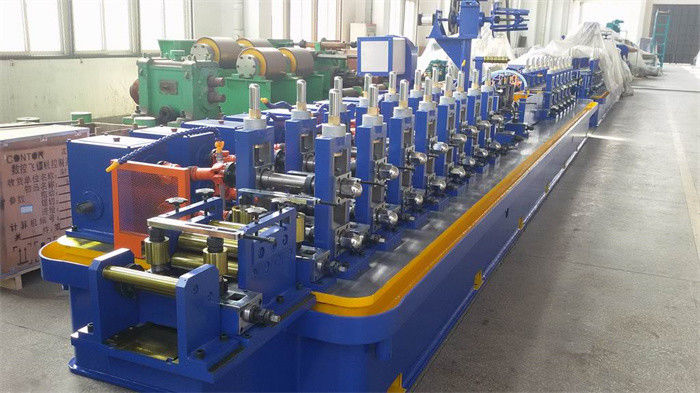

0.5-1.8 میلی متر خط تولید لوله آسیاب لوله جوش داده شده HF

1. توضیحات کالا:

MA-32 HF دستگاه لوله جوش داده شده برای مستطیل مربع و سایر محصولات شکل دهی غیر استاندارد خاص

2. مشخصات:

مواد مورد نیاز برای پردازش: فولاد کربن ، کویل های نوار سرد پیش از شکاف سرد با درجه جوش با حداکثر.0.2 درصد کربن

نوع تولید: لوله های گرد ، مربع ، مربع و بخش های توخالی مستطیلی

لوله گرد قطر خارج: حداقل 114 ، حداکثر 273 میلی متر

مربع بخش توخالی: حداقل 130 1 130 ، حداکثر 215 21 215 میلی متر

بخش توخالی مستطیلی: حداقل 80x100 ، حداکثر 140x200 میلی متر

ضخامت لوله: حداقل 3.0 میلی متر حداکثر 10.0 میلی متر (X70-8 میلی متر)

سرعت تشکیل خط: حداکثر 45 متر در دقیقه

(شکل توخالی مربع و مستطیل بسته به ضخامت ضلع به دیوار با سرعت کمتری تولید می شود)

طول برش لوله: حداقل 4 حداکثر 12 متر

طول طول: ± 3 میلی متر

3. مشخصات لوله نهایی:

(1) قطر لوله φ10 ～ φ38mm

(2) ضخامت دیوار 0.5 ～ 2.5 میلی متر برای لوله های گرد ؛0.5-1.8 میلی متر برای لوله های مربع/مستطیل شکل.

(3) طول برش 4 ～ 9 متر

(4) دقت برش طول: +/- 3 میلی متر

سرعت تشکیل

20 ～ 100 متر در دقیقه

ظرفیت کل توان

تقریباً400 کیلو وات

هوای فشرده:

(1) میزان جریان: 6 متر مکعب در دقیقه

(2) فشار: 5 ～ 7kg/ cm2

منبع آب برای دستگاه دستگاه

(1) نرخ جریان: 20T/h ～ 30 T/h

(2) ظرفیت استخر رزرو: 30 متر مکعب

ترتیب کارگاه:

عرض کارگاه: 6 متر

طول کارگاه: 50 متر

ارتفاع کارگاه (از سقف تا کف): m 5 متر

4. فرایند تکنولوژیکی:

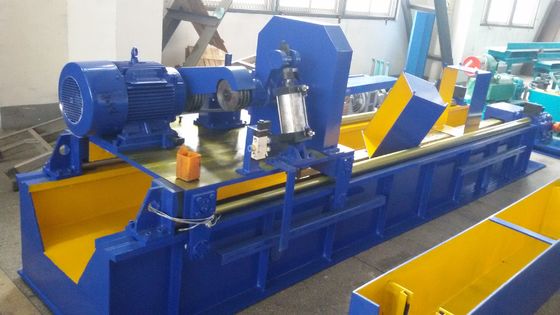

Uncoiling → برش و جوش → باتری قفس → (تغذیه ، فرم دهی) ، (راهنمای درز ، جوش HF ، فشردن ، Deburring) ، خنک کننده آب ، اندازه گیری ، صاف کردن ناهموار → STD Faw Saw → بررسی و جمع آوری ing بسته بندی → ذخیره سازی
