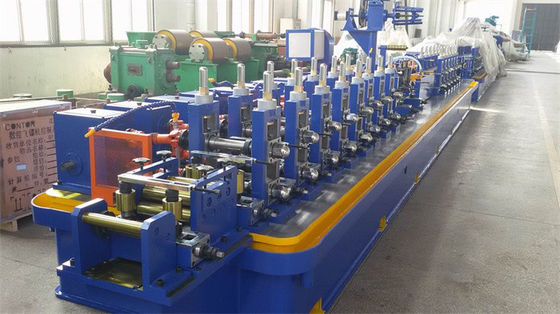

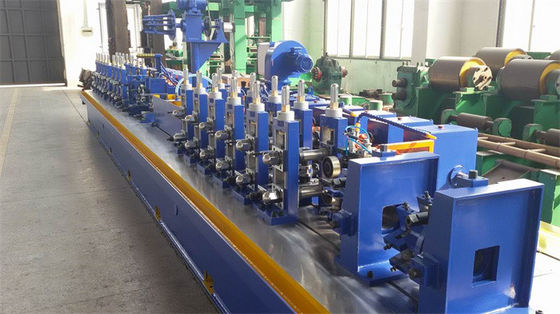

دستگاه ساخت لوله با فرکانس بالا 10-38 میلی متر ، خط تولید لوله جوش داده شده

1. توضیحات کالا:

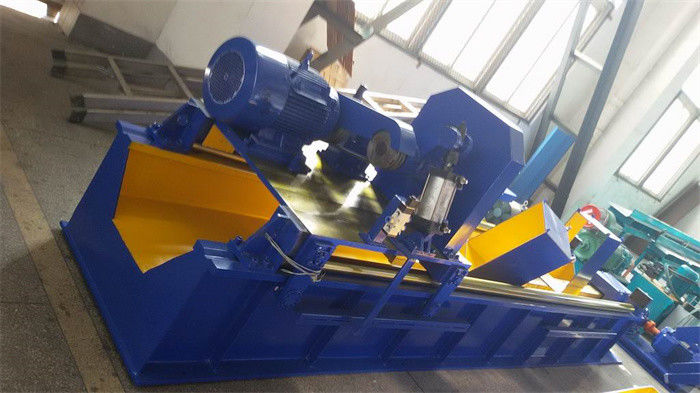

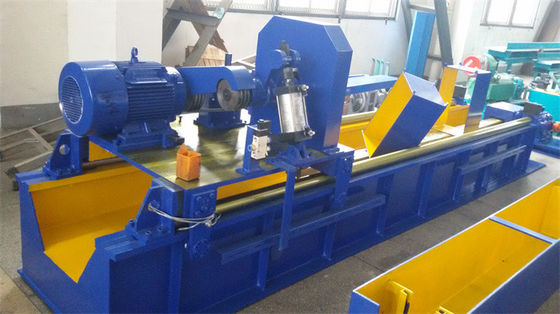

MA-32 HF دستگاه لوله جوش داده شده با درایو جعبه دنده آسیاب لوله با فرکانس بالا و اره سرد

2. مقدمه:

خط تولید لوله جوشکاری با فرکانس بالا MA-32 برای تولید هر دو لوله جوش داده شده به قطر 38 10 10 میلی متر و ضخامت دیواره 0.5 ～ 2.5 میلی متر استفاده می شود.لوله های مربع و مستطیل و لوله های تغییر شکل یافته در اندازه مناسب نیز موجود است.این تجهیزات از طراحی رول پاس استفاده می کند ، بنابراین خط تولید می تواند لوله های فولادی جوش داده شده را تولید کند که دارای ویژگی ماشینکاری با کیفیت خوب و مونتاژ دقیق است.

مشخصات اصلی:

(1) مشخصات مواد اولیه

(2) فولاد کم کربن ، فولاد کم آلیاژ CR ، HR ، GI

(3) خواص مکانیکی: σb≤520Mpa ، σs≤340MPa

(4) محدوده عرض نوار فولادی: 30 ～ 120 میلی متر

(5) ضخامت نوار فولادی: 0.5 ～ 2.5 میلی متر

(6) سیم پیچ نواری

قطر داخلی: φ580 ～ φ640 میلی متر

قطر بیرونی: φ800 ～ φ1500 میلی متر

وزن کویل: 1.5 تن

مشخصات لوله نهایی:

(1) قطر لوله φ10 ～ φ38mm

(2) ضخامت دیوار 0.5 ～ 2.5 میلی متر برای لوله های گرد ؛0.5-1.8 میلی متر برای لوله های مربع/مستطیل شکل.

(3) طول برش 4 ～ 9 متر

(4) دقت برش طول: +/- 3 میلی متر

سرعت تشکیل

20 ～ 100 متر در دقیقه

ظرفیت کل توان

تقریباً400 کیلو وات

هوای فشرده:

(1) میزان جریان: 6 متر مکعب در دقیقه

(2) فشار: 5 ～ 7kg/ cm2

منبع آب برای دستگاه دستگاه

(1) نرخ جریان: 20T/h ～ 30 T/h

(2) ظرفیت استخر رزرو: 30 متر مکعب

ترتیب کارگاه:

عرض کارگاه: 6 متر

طول کارگاه: 50 متر

ارتفاع کارگاه (از سقف تا کف): m 5 متر

3. فرایند تکنولوژیکی:

Uncoiling → برش و جوش → باتری قفس → (تغذیه ، فرم دهی) ، (راهنمای درز ، جوش HF ، فشردن ، Deburring) ، خنک کننده آب ، اندازه گیری ، صاف کردن ناهموار → STD Faw Saw → بررسی و جمع آوری ing بسته بندی → ذخیره سازی
