جزئیات محصول:
|
| ضخامت: | 4، 0.4 میلی متر تا 3.0 میلی متر | عرض: | 500-1500 میلی متر |
|---|---|---|---|
| دیا داخلی کویل: | φ508 میلی متر، φ610 میلی متر | سیم پیچ بیرونی قطر: | φ1000mm—φ1800mm |
| وزن کویل: | 20 تن | نوارها: | 3-50 نوار |
| صدای خط: | 0-150 متر در دقیقه | جهت: | چپ به راست |
| برجسته: | 3.15-4.75mm U مشخصات دستگاه تشکیل دستگاه,12m/Min U مشخصات دستگاه U,ماشین 30KW رول اتوماتیک |
||
1. نام محصول:

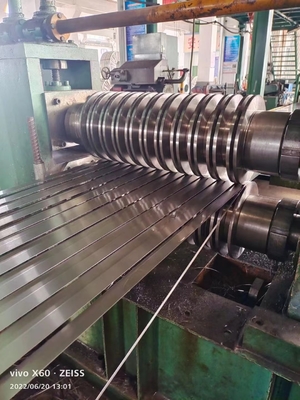

دستگاه برش نوع سنگین برای سیم پیچ عرض 1500 میلی متر با ظرفیت دقت بالا
2. توضیحات:
از این تجهیزات برای برش سیم پیچ فولادی خام به صورت طولی تا سیم پیچ فولادی تمام شده با عرض مورد نیاز استفاده می شود.با تغییر کاترهای مواد مختلف، می‌تواند کلاف‌های فولادی و کلاف‌های فلزی غیرآهنی با مشخصات و گریدهای مختلف را به صورت طولی برش دهد و بلنک‌ها را برای فرآیند بعدی (نظیر نورد، لوله جوش، خمش سرد، پروفیل، مهر زنی، و...) آماده کند. پروفیل های جوشکاری و غیره).
3. فرآیند فنی:
آماده سازی مواد - حمل و بارگیری - آویزان کردن و باز کردن - پرس و تخلیه - سر بیل پرس سر مستقیم و پشتیبانی سیم راهنما - تراز کننده اولیه با فشار کششی - برش دهنده نوار فولادی سر و صفحه دم - قاب پشتیبانی از لوپر جلو (گودال حلقه) - تراز راهنما - میزبان برشی طولی - میز راهنمای انتقال - سیم پیچ جانبی - درام کناری سیم - مکانیزم فشار دم - قاب پشتی حلقه عقب (گودال حلقه) - میرایی کشش قبل از شکاف - دستگاه پینچ شکاف - برش شکافنده - پشتیبانی سر راهنمای محصول نهایی - شکاف و پرس - میزبان سیم پیچ - بلنکینگ و حمل و نقل - تخلیه و بسته بندی.
4. پارامتر فنی اصلی
| شرح | پارامتر فنی |
| مواد | Q195,Q215,SPCC; |
| ضخامت مواد | 0.4mm-3.0mm; |
| عرض مواد | 500mm-1500mm؛ |
| قطر داخلی کویل | φ508 میلی متر، φ610 میلی متر |
| قطر بیرونی رول | φ1000mm-φ1800mm |
| وزن کویل | ≤25 تن |

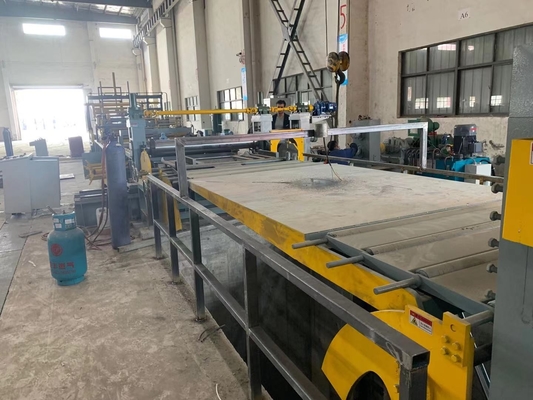

5. طرح کل خط
