جزئیات محصول:
|
| نام محصول: | دستگاه نورد سرد 500 میلی متری چهار بالا برگشت پذیر | اندازه سیم پیچ ورودی: | 2.0 × 3.0 × 400 میلی متر |
|---|---|---|---|
| اندازه سیم پیچ خروجی: | 1.0 × 2.0 × 400 | اندازه کویل: | outer diameter Max. حداکثر قطر بیرونی 1600 mm 1600 میلی متر |
| وزن کویل: | Max. حداکثر 5T 5T | قطر داخلی کویل: | 508 میلی متر |
| فشار نورد: | Max. حداکثر 3500 KN 3500 KN | سرعت چرخش: | حداکثر 150 متر در دقیقه |
| ارتفاع کار واحد: | 1000 میلی متر | جهت کار واحد: | از چپ به راست (توسط کاربر تصمیم گرفته شده است) |
| برجسته کردن: | دستگاه تشکیل رول پانل 0.3-0.8 میلی متر,دستگاه رول پانل دیواری CE,تجهیزات تشکیل رول 15 متر در دقیقه |
||
1. نام محصول

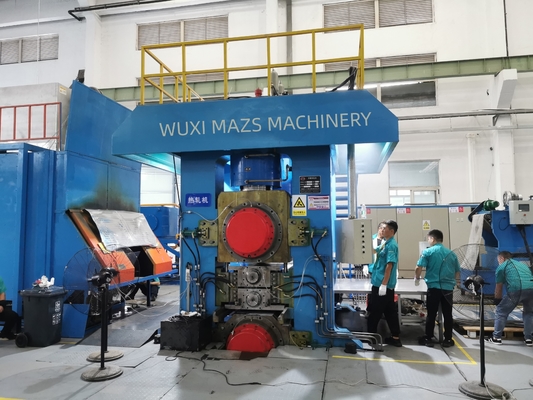

MAØ175×500/Ø460×470 500 میلی متری چهار ارتفاع برگشت پذیر نورد سرد سری زیمنس سری 6RA80 تمام دیجیتال
2. کاربرد:
مورد استفاده برای نورد فولاد کربن و فولاد کم آلیاژ با عرض 400 میلی متر، ضخامت محصول نهایی 1.0 میلی متر تا 2.0 میلی متر میلی متر
3. جریان فرآیند:
بارگیری → باز کردن → خرج کردن → صاف کردن سر مستقیم برش → حلقه جوش (درز تست جوش) → مرکز رول عمودی →
پنج رول ساخته شد← آسیاب نورد سرد چهاربالا← Recoiler← تخلیه
4. مشخصات فنی اصلی:
| خیر | پارامتر فنی | |
| 1 |
وضعیت مواد خام |
فولاد کربنی ساده |
| 2 |
اندازه سیم پیچ ورودی |
2.0 × 3.0 × 400 میلی متر |
| 3 |
اندازه سیم پیچ خروجی |
1.0 × 2.0 × 400 میلی متر |
| 4 |
فشار نورد |
حداکثر3500 KN |
| 5 |
سرعت چرخش |
حداکثر150 متر در دقیقه |
| 6 |
کشش باز کردن |
حداکثر30 KN |
| 7 |
قطر انبساط درام عقب انداز |
حداکثر508 میلی متر؛حداقل495 میلی متر |
5. دامنه عرضه
| خیر
|
محتوای عرضه |
تعداد |
تامین کننده |
خریدار |
تذکر دهید |
| من |
قسمت مکانیکی |
||||
|
1 |
ماشین کویل |
1 مجموعه |
√ | ||
|
2 |
لحاف کننده |
1 مجموعه |
√ | ||
|
3 |
صاف کننده |
1 مجموعه |
√ | ||
|
4 |
دستگاه برش افقی |
1 مجموعه |
√ | ||
|
5 |
سکوی جوش |
1 مجموعه |
√ | ||
|
6 |
حلقه |
1 مجموعه |
√ | ||
|
7 |
خرج کردن و تغذیه را وارد کنید |
1 مجموعه |
√ | ||
|
8 |
پنج غلتک به بالا |
1 مجموعه |
√ | ||
|
9 |
دستگاه آسیاب اصلی |
2 مجموعه |
√ | ||
|
10 |
4 عدد |
√ | |||
|
11 |
جعبه دنده ترکیبی |
1 مجموعه |
√ | ||
|
12 |
واحد غلتکی تعویض |
2 ست |
√ | ||
|
13 |
صفحه خروجی |
1 مجموعه |
√ | ||
|
14 |
پس انداز |
1 مجموعه |
√ | ||
|
15 |
واگن باربری |
1 مجموعه |
|||
|
16 |
پایه وجفت |
1 مجموعه |
|||
| II |
تجهیزات هیدرولیک |
||||
|
1 |
ایستگاه روغن کاری نازک |
1 مجموعه |
√ | ||
|
2 |
ایستگاه هیدرولیک کم فشار |
1 مجموعه |
√ | ||
|
3 |
ایستگاه هیدرولیک برای خم شدن غلتک |
1 مجموعه |
√ | ||
|
4 |
سیستم روانکاری امولوسیون |
1 مجموعه |
√ | ||
| III |
تجهیزات کنترل موتور و الکتریکی |
||||
|
1 |
موتور اصلی |
2 مجموعه |
√ | ||
|
2 |
موتور کولر |
1 مجموعه |
√ | ||
|
3 |
دستگاه انتقال و سیستم PLC |
1 مجموعه |
√ | ||
|
4 |
دستگاه درایو DC آسیاب نورد اصلی |
1 مجموعه |
√ | ||
|
5 |
دستگاه درایو DC کویل |
1 مجموعه |
√ | ||
|
6 |
جعبه عملیات |
1 مجموعه |
√ | ||
| Iv |
قسمت های دیگر |
||||
|
1 |
دستگاه ضخامت سنج |
2 ست |
√ |
ارائه شده توسط کاربر |
|
|
2 |
نصب کابل و سیم در کارگاه |
1 دسته |
√ |
ارائه شده توسط کاربر |
|
|
3 |
لوله کشی کارگاهی |
1 دسته |
√ |
ارائه شده توسط کاربر |
|
|
4 |
پیچ و مهره پا و بلوک |
1 دسته |
√ |
ارائه شده توسط کاربر |
|
|
5 |
حصار و روکش صفحه کارگاه |
1 دسته |
√ |
ارائه شده توسط کاربر |
|
|
6 |
کابینت توزیع فشار ضعیف |
1 عدد |
√ |
ارائه شده توسط کاربر |
|
|
7 |
سیستم هارمونیک |
1 مجموعه |
√ |
ارائه شده توسط کاربر |
|
